氣動薄膜調節閥 的閥阻選擇 1)一般情況選取。設計時要根據閥控制系統初步決定閥阻的大致范圍，結合閥控制特性的選擇，考慮配管情況對閥阻的影響，常根據表來選擇閥阻S的大小。...

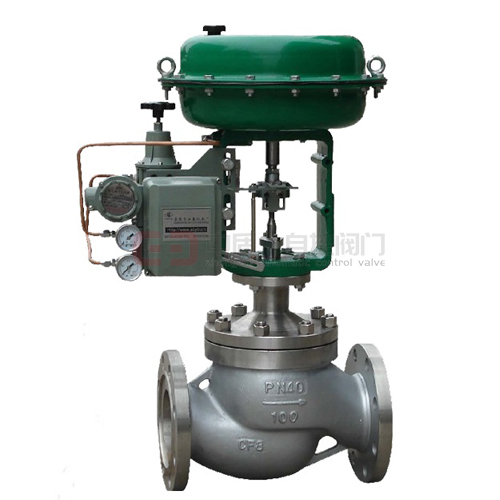

氣動薄膜調節閥的閥阻選擇
1)一般情況選取。設計時要根據閥控制系統初步決定閥阻的大致范圍，結合閥控制特性的選擇，考慮配管情況對閥阻的影響，常根據表來選擇閥阻S的大小。
在實際的管道安裝中，S值不可能等于1，而往往要低到0.3～0.6左右，S值<0.3以下時，工作特性曲線發生嚴重畸變而無法應用調節。
選擇閥門的理想特性的關鍵是看S值大小，一般對調節閥的壓差選擇為占系統總壓差的30%～50%，即S=0.3～0.5為宜。
2)特殊情況選取：a.當選用的調節閥經常工作在小開度時，宜用等百分比閥，直線閥則用小開度時，放大系數比較大，不便于微調，而且易引起振蕩并加劇閥芯閥座間的磨損，破壞閥的密封性;b.如流通介質有懸浮物，以使用壽命為主要考慮條件時，采用
直線閥較好，因它的閥芯曲面較瘦不易磨損;c.如調節系統非常穩定，這時調節閥的行程變動很小，故閥特性對調節質量無多大影響，可任意選用。
3)調節比選取。調節比的選取也即確定閥調節的最大流量和最小流量，設計時可以根據閥的規格和承壓能力確定流量調節范圍。
4)壓縮系數的選擇。壓縮系數根據閥設計選定的最大壓降和最大流量來選擇，可以用最大壓降和最大流量來計算出壓縮系數值。
5)通流能力的計算。根據公式來計算所設計調節閥的通流能力，按計算的通流能力，查閥設計手冊，選定閥的公稱直徑、閥座直徑、閥芯行程和膜頭面積。表3列出了部分直通單座調節閥等百分比特性流通能力C值。
